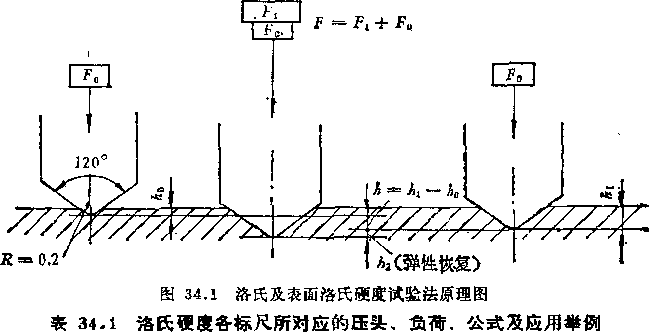

洛氏硬度計(jì)試驗(yàn)法是在1919年由美國(guó)人S. R Rockwell發(fā)明.這種試驗(yàn)法是用金剛石圓雜體（錐角 為120°，頂端球面半徑為0.2毫米）或一定直徑的鋼球作壓頭，在預(yù)負(fù)荷<10公斤力）和總負(fù)荷 ^先后作用下壓人試樣，以在總負(fù)荷作用后，卸除主負(fù)荷巧而保留預(yù)負(fù)荷時(shí)的壓人深度^與在預(yù)負(fù) 荷怍用下的壓人深度^之差&來表示洛氏硬度見闔34.1).深度差大則硬度值低，反之則硬度計(jì)值 髙.毎壓人2微米為一個(gè)洛氏硬度單位.（
（1）負(fù)荷誤差對(duì)洛氏硬度計(jì)和表而洛氏硬度值的影響為：預(yù)負(fù)荷越大，則測(cè)得的硬度計(jì)度低越主負(fù) 荷樘大，則測(cè)得的硬度詁越低.二者均是對(duì)低硬度影響火，對(duì)商硬度影響小
（2）金剛石圓錐體壓頭圓錐角和頂端球面半徑對(duì)洛氏和表面洛氏硬度值的影響為：圓錐角比名義 值綞大，則測(cè)得的硬度值越髙，對(duì)低硬度影響大，對(duì)高硬度影響小I頂端球面半徑比名義值綞大，則蒯得 的硬度值越髙，對(duì)髙硬度影響大^對(duì)低硬度影響?。ê銉x硬度計(jì)&金相制樣設(shè)備 http://142023.com）
（3）鋼球直徑對(duì)洛氏和表面洛氏硬度值的影響為，鋼球直徑比名義值綞大，則測(cè)得的硬度值綞髙, 對(duì)低硬度影響大，對(duì)髙硬度影晌小
（4）溫度變化對(duì)洛氏硬度值的影響為*溫度變化在室溫范圍時(shí)，溫度越髙則測(cè)得的硬度值綞低，對(duì) 低硬度影響大，對(duì)髙細(xì)度影晌小
（5）負(fù)荷保持時(shí)間對(duì)洛氏和表面洛氏硬度值的影晌為：負(fù)荷保持時(shí)間念長(zhǎng)，則測(cè)得的硬度值綞低， 對(duì)低硬度釤響大，對(duì)髙硬度影晌小
（6）主負(fù)荷壓入時(shí)間對(duì)洛氏硬度值的影響為，壓入時(shí)間短（即負(fù)荷速度大），對(duì)髙、中硬度而言，則 測(cè)得的硬度值低;對(duì)低硬度而言，這個(gè)規(guī)律不一定
（7）測(cè)量托桿的杠桿比變化對(duì)洛氏硬度值的影響（測(cè)量杧桿的杠桿比為5:1)為：杠桿比增大，則測(cè) 得的硬度值降低，對(duì)低硬度影響大，對(duì)髙硬度影響?。?br />
洛氏硬度規(guī)定以符號(hào)HR表示，并注以所用標(biāo)尺A、E、C等字樣，如HKA、HRB、HRC等，
洛氏硬度值符號(hào)舉例：HRC 50叩用C標(biāo)尺測(cè)定的洛氏硬度值為50.
洛氏硬度各標(biāo)尺所對(duì)應(yīng)的壓頭、負(fù)荷、硬寵計(jì)算公式及應(yīng)用舉例，見表34.1,
| 尺 |
壓 頭 |
預(yù)負(fù)荷 C公斤力> |
總負(fù)荷 (公斤力） |
硬度值計(jì)算公式 |
應(yīng) 用舉例 |
| A |
金剛石
閼錐角 12Gfl
頂端味而半徑0.2奄米 |
10 |
60 |
h
HB-100-y |
硬質(zhì)合金、後硪鋼 |
| D |
100 |
薄鋼、表面淬火鋼 |
| C |
150 |
泮火銪、調(diào)質(zhì)鋼、硬鑄鐵 |
| F |
鋼球直徑l.s&a奄米 n/is英寸） |
10 |
GJ) |
h
HR = 130-y |
退火銅合金、薄軟鋼 |
| S |
100 |
軟鋼、鋁合金、锏合金、可鋃鑄鐵 |
| G |
伽 |
珠光體鐵、銅、鎳、鋅、鋃合含 |
| H |
鋼球立徑3.175奄米 U/8英寸） |
10 |
60 |
h
HR=130_y |
退火銅合金 |
E
K , |
100 |
鋁、鎂鋁合金、軟銪、鑄鐵 |
| ISO |
鋁、鋅、鉛、青銅、釹吉銅 |
P
>1 |
鋼味直徑奄米 (i/4英寸） |
10 |
60 |
h
HR = 130-y |
根軟金屬，如鋁、鋅、鉛，錫苫 塑料、硬紙扳等 |
| 100 |
| L |
150 |
R
V |
鋼球直徑12.7毫米
<1/2英寸） |
10 |
60 |
HR = 130-y |
n 上 |
| 100 |
ISO
? |
洛氏硬度試驗(yàn)法的標(biāo)尺雖然很多，但國(guó)際上廣泛應(yīng)用的只有A、B和C三種標(biāo)尺，
根據(jù)M際GB ￡30-63'命屬洛氏硬度試驗(yàn)法 H中規(guī)定,A、B、C三種標(biāo)尺的測(cè)最范圍見表34,2,
表34.2洛氏硬度標(biāo)尺的測(cè)置范圍
| 符 |
號(hào) |
測(cè) 里范圍 |
| n 尺 |
硯度值 |
| E |
HRB |
25 ?100 |
| C |
HRC |
20 ?S7 |
| A |
HRA |
70?昉 |
?
?
?
—般式祥試驗(yàn)面必須精細(xì)制備使其平坦，不得帶有油脂、氣化皮、裂縫、顯著加工痕跡、凹坑以及其 他外來污物 t柷械加工試樣表面時(shí)，應(yīng)避免其過熱或冷作硬化而改變金屬的硬度值，
試樣支承面及?度計(jì)工作臺(tái)臺(tái)面應(yīng)請(qǐng)堉面無外來污物附宕，支承面上不應(yīng)有毛刺.試樣應(yīng)穩(wěn)定地 安置在工作臺(tái)上，在試驗(yàn)過程中不發(fā)生位移.在試樣和工作臺(tái)之間不允許放置任何襯墊，不允許使扭 頭與工作臺(tái)面相觸磁，在試樣支承而和工作臺(tái)面上均不得有壓頭壓痕痕跡，
|
您現(xiàn)在的位置：
